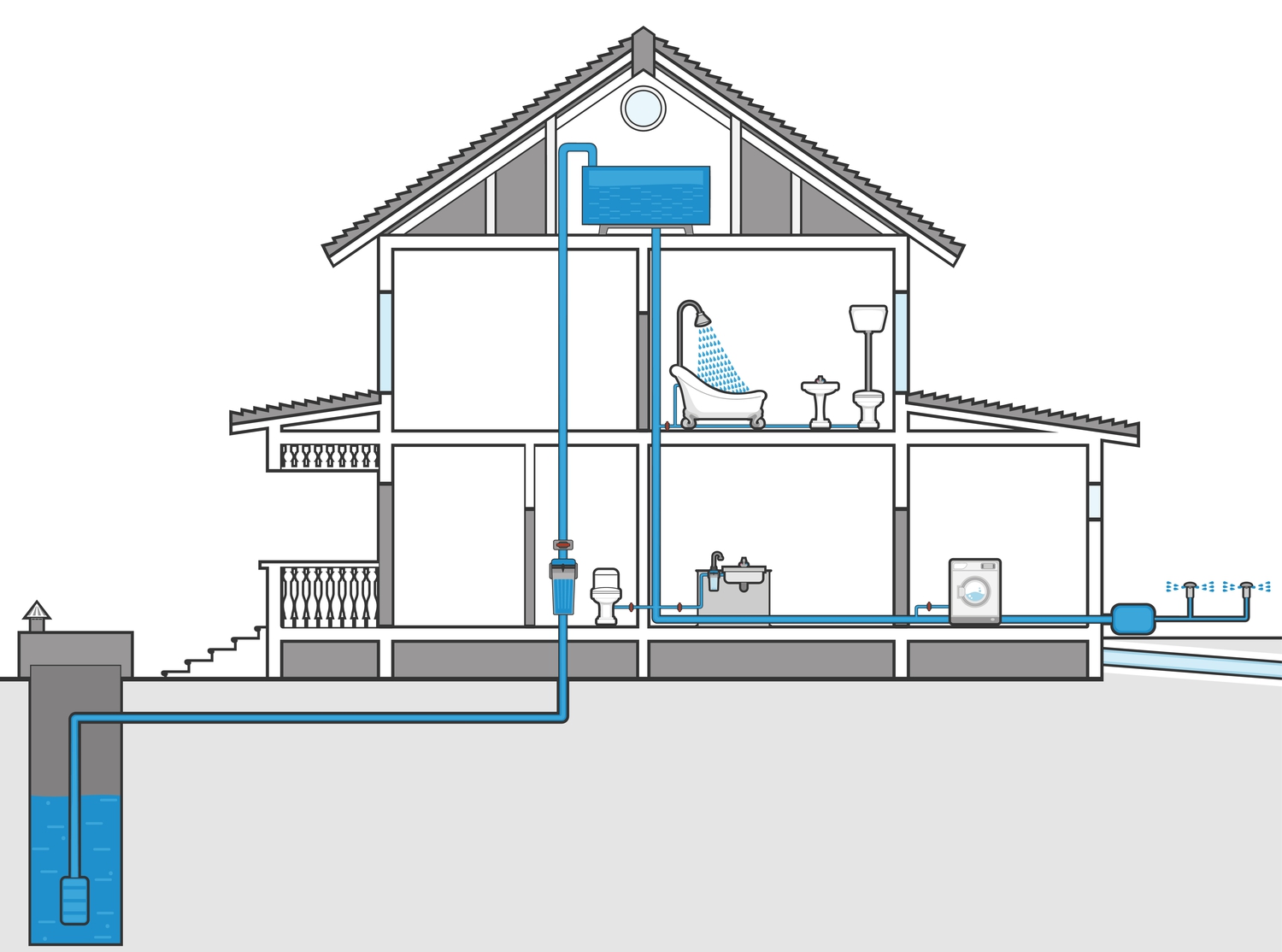

Водоснабжение загородных домов схема

Водоснабжение загородных домов схема
Водоснабжение загородных домов схема
Водоснабжение загородных домов схема
Водоснабжение загородных домов схема
Собственный газ на участке.

Газ, пожалуй, один из самых привычных для нас энергоносителей. Плиты и водонагреватели, «питающиеся» природным газом (метаном), проверены временем. Да и перебоев с ним в отличие от электричества практически не бывает. Но это в городских условиях.

А за чертой города газовые магистрали проведены не везде, поэтому ценителям городского комфорта, не желающим лишаться его и в загородном доме, приходится задуматься и об использовании других энергоносителей.

Обычно такие проблемы возникают в коттеджных и дачных поселках, лишенных магистрального газопровода. Прокладка новой ветки трубопровода, ее подключение обходятся довольно дорого и обычно занимают много времени.

Столкнувшись с проблемой отсутствия газовой магистрали, стоит рассмотреть возможность организации автономного газоснабжения не на природном газе , как в городских квартирах, а на пропан — бутановой смеси, так называемым СУГ — сжиженный углеводородный газ . В обычных зажигалках, кстати, используется он же, и его прекрасно можно разглядеть через прозрачный корпус.

индивидуальное газоснабжениеИндивидуальное Газоснабжение СУГ

Сжиженный углеводородный газ (СУГ) — побочный продукт добычи нефти и природного газа, основные компоненты которого — тяжелые углеводороды: пропан и бутан, концентрация пропана в смеси — около 75%.

Именно эту смесь и доставляют в жидком виде в цистернах для обеспечения топливом загородных домов. Сжиженный газ закачивают в подземный резервуар на участке. В этой емкости он постепенно естественным путем переходит из жидкого состояния в собственно газообразное (как говорят специалисты, «жидкая фаза» переходит в «паровую»). Так что к плите и ко всем остальным агрегатам поступает газ уже в чистом виде, а не его жидкая форма.

Подземная емкость для хранения газа не изменяет внешний облик участка. Кроме того, отопление, горячее водоснабжение, а также электроэнергию, в случае установки газового генератора, — все это мы получаем из одного источника, а не из нескольких.

Главные ее достоинства — многофункциональность и независимость от центральных энергомагистралей.

И Немаловажна  экологичность  Решения: при использовании сжиженного газа не остается ни золы (что бывает при работе с углем), ни сажи, ни окислов серы и запаха (как при использовании дизельного топлива). Но самое главное — система автономного газоснабжения успешно решает один из самых больных вопросов проживания за городом : подведение коммуникаций.

Приобретая собственный источник энергии, домовладелец может выбрать место для постройки дома без оглядки на потенциальную возможность или принципиальную невозможность подведения трубопровода к выбранной им точке на карте. Естественно, с системой автономного газоснабжения дом застрахован и от возможного падения давления в магистральной газовой сети.

Несколько слов нужно сказать и о технических преимуществах системы АГ. По конструкции она не сложнее, чем газовая магистраль. При этом автономная система монтируется специально для конкретного дома, а значит, ее работа будет оптимизирована с учетом ваших потребностей.

Предлагаемый вариант системы газоснабжения сохраняет все основные преимущества отопления магистральным газом. При этом эксплуатационные расходы на 30-40% ниже, чем в случаях использования для обогрева электричества или дизельного топлива.

Дальше все как в городской квартире: трубы отопления, плита, колонка. А если приобрести еще и газовый электрогенератор, дом в придачу будет обеспечен электричеством.

Получается, что мы не делим проблему энерго — снабжения дома на несколько пунктов (чем обогревать, чем освещать, как греть воду, на чем готовить), а решаем ее разом.

По эффективности ГАЗ Намного опережает такие виды топлива, как солярка, электричество. За счет низкого содержания сернистых соединений в сжиженном газе и стабильности его подачи газовое оборудование будет работать четко и долго.

С экологической точки зрения из традиционных источников энергии с отоплением на сжиженном газе может сравниться только электрическое, но отапливаться с помощью электроэнергии — дорогое удовольствие, да и мощности загородных подстанций оставляют желать лучшего. Рост цен на дизельное топливо тоже не собирается останавливаться в обозримом будущем. Поэтому сжиженный газ может стать экономически оправданной альтернативой всем традиционным источникам энергии.

Что же касается альтернативных источников энергии, таких как солнечные батареи или ветряные генераторы, они отстают от систем автономного газоснабжения по доступности и эффективности. Окупается такое оборудование значительно дольше газового.

Этапы и порядки

Итак, вы решили, что снабжать загородный дом энергией будете при помощи сжиженного газа . Порядок действий в этом случае таков. Запускается маховик событий, конечно, звонком в компанию, занимающуюся проектированием, строительством и монтажом системы автономного газоснабжения. Обращаем ваше внимание на первое слово в этом перечне :  проектирование .

При комплектации крупных объектов (автономного газоснабжения целого поселка) этот этап должен присутствовать обязательно.

Специалисты компании должны выехать на место и бесплатно помочь вам определить места возможного размещения резервуара с газом, помещения для установки котельного оборудования, а также наметить путь подъезда газовоза (а это двухтонный грузовик) к резервуару. То есть ширина проезжей части перед домом и габариты ворот должны быть достаточными, чтобы такая машина смогла въехать на территорию ваших владений. Согласно нормативу подземный резервуар должен размещаться не менее чем в 10 м от дома и 5 м от проезжей дороги. Но при обосновании проектировщиков с последующим выполнением компенсирующих мероприятий это расстояние может быть сокращено вдвое.

Монтаж системы на участке предваряют общестроительные работы — рытье котлована под резервуар и траншеи под трубопровод, заливка бетонного основания для газовой емкости.

Монтаж системы «под ключ»  (при условии предварительного выполнения подготовительных работ — вырытого котлована и установленного фундамента под резервуар) займет пару дней. Причем работы можно проводить в любое время года.

Монтажа для  системы автономной газификации коттеджного поселка  необходимо строительство резервуарного КОМПЛЕКСА, включающего в себя:

— Подземные резервуары для хранения СУГ

— Самовсасывающую насосную установку

— Испарительную установку, имеющую регулятор давления

— Узел слива

— Трубопроводную обвязку

Основным элементом автономного газоснабжения является газгольдер (емкость под СУГ).

На горловине подземной емкости уже установлена ​​вся необходимая запорно-предохранительная арматура, обеспечивающая безопасную эксплуатацию, движение парообразной и жидкой фаз сжиженного газа, наполнение резервуара.

Горловину защищают специальным кожухом — чехлом от неблагоприятных внешних воздействий, таяния снегов по весне, перепада температур.

Ёмкость под СУГ (гальзодер)

Так как СУГ хранится в сжиженном состоянии, а используется газообразная фаза, появляется необходимость газ испарить. Самый экономически выгодный способ переводить пропан-бутан в паровую (газовую) фазу — это естественное испарение. Соответственно, чем больше поверхность испарения (зеркало испарения), тем выше производительность паровой фазы. Поэтому для автономной газификации сжиженным углеводородным газом используют горизонтальные резервуары.

Интенсивность испарения зависит и от температуры: чем температура ниже, тем испарение меньше. Температура испарения пропана -40, а бутана 0. Для того чтобы паровая фаза вырабатывалась в достаточном количестве, емкость закапывают в землю ниже уровня промерзания почвы.

Под емкость выкапывают котлован и размещают резервуар на фундаменте, в качестве которого выступает железобетонная плита (не пустотелая), препятствующая выталкиванию газгольдера грунтовыми водами. Плита изготавливается на месте. К фундаментальному основанию газгольдер крепится анкерными болтами при помощи лап-опор и тросами — за боковые проушины. Такой способ позволяет разместить емкость наиболее устойчиво.

Естественное испарение СУГ должно создать необходимое давление паровой фазы перед горелкой. Если требуется повысить мощность отопительной системы, необходимо увеличить объем резервуара либо установить испаритель. Испарительные установки преобразуют жидкую фазу пропан-бутана высокого давления (1-16 бар) в паровую фазу низкого давления (30-70 мбар), готовую к подаче к горелке, обеспечивая надежную и бесперебойную подачу паровой фазы продукта к горелке практически при любом составе газа и любой температуре.

При испарении СУГ непосредственно в подземных резервуарах с помощью регазификаторов должна быть предусмотрена система автоматической защиты от снижения уровня жидкой фазы в резервуаре ниже минимально допустимой, а также от повышения температуры жидкой фазы в резервуаре по сравнению с температурой окружающего грунта сверх допустимой величины.

испаритель изнутриИспарительные установки

Испарительные установки подразделяются на проточные и емкостные. Проточные испарительные установки обеспечивают получение паровой фазы постоянного состава в специальных теплообменных аппаратах. А в емкостных испарителях испарение осуществляется непосредственно в расходных резервуарах с помощью специальных погружных нагревателей (регазификаторов). Самый простой и удобный в условиях автономного отопления способ организовать испарение — пуск через испаритель дополнительного контура горячей воды.

При эксплуатации элементов испарительной установки, включая регулятор давления, запорно-предохранительный клапан и трубопроводы, предусматривают мероприятия по предупреждению образования конденсата и кристаллогидратов. При использовании в испарительных установках в качестве теплоносителя горячей воды или пара из тепловых сетей следует предусматривать мероприятия, позволяющие исключить возможность попадания СУГ в тепловые сети. Примененное в испарителях электрического нагрева оборудование должно иметь взрывозащищенное исполнение. Необходимо обеспечивать автоматическое включение электронагревателей после временных перебоев в подаче электроэнергии. В электрических проточных испарительных установках с промежуточным теплоносителем (антифризом) требуется система защиты от повышения температуры антифриза выше допустимого, предотвращения его вскипания и перегорания электронагревателей. Испарительные установки размещаются в стальном шкафу с управляющими и контролирующими приборами.

Жидкостные испарители комплектуются термостатом для контроля температуры газа, сенсором контроля жидкости, электромагнитными клапанами на входе жидкой фазы, предохранительными клапанами в газовой фазе, аппаратурой контроля давления, шаровыми клапанами. В комплект испарителя с электроподогревом входят шаровые и предохранительные клапаны, грязеуловители, регуляторы давления.

Особенности использования испарительных установок в условиях Узбекистана.

Испарительная установка может быть широко использована для автономной газификации сжиженного углеводородного газа (СУГ) в жилых и производственных сооружениях для отопления и обогрева помещений.

Испарительная установка служит для преобразования жидкой фазы сжиженного углеводородного газа (СУГ) в парообразную, а также для регулирования давления паровой фазы. Выходное давление устанавливается по желанию заказчика.

Преобразование жидкой фазы сжиженного углеводородного газа (СУГ) происходит за счет использования электрического отопительного котла для обогрева оснащенных отопительной проводкой с использованием незамерзающей жидкости (ТОСОЛ -40 ° С).

Испарительная установка комплектно собрана в стальном шкафу. Шкаф имеет вентиляционные отверстия диаметром 120мм. Подключение к трубопроводу на боковой стороне шкафа.

Использованный в данный установке испаритель является электрическим испарителем водяного нагрева (ТОСОЛА), преобразующий в тепловую, если недостаточно паровой фазы из ёмкости за счет естественного испарения (низкие температуры, малое количество газа и т.д.)

На линии паровой фазы (после испарителя) в качестве контрольного элемента расположен отсекатель жидкости (конденсата). В нижней части сепаратора размещен стравливающий вентиль для удаления конденсата.

Установка может быть укомплектована регуляторной группой. При работе со сжиженным углеводородными газами (СУГ), как правило, регулировка давления осуществляется в двухступенчатом режиме:

  1. Регулировка среднего давления.
  2. Регулировка низкого давления.

Типы регуляторов давления, их типоразмеры зависят от пропускной способности установки и необходимого давления на выходе.

Схема работы испарительной установки

Преимущества искусственной регазификации.

Применение испарителей позволяет в 3-8 раз увеличить испарительную способность резервуарных установок, обеспечив получение газа с постоянной тепловой сгорания под заданным стабильным давлением.

Теплота, необходимая для испарения газов, поступает за счет теплообмена с окружающей средой. В замкнутом объёме резервуара устанавливается динамическое равновесие 2-фазной системы «пар-жидкость». Если начать отбор насыщенных паров упадает, и жидкий газ закипит, испаряясь до тех пор, пока не прекратится отбор паров.

Самые серьезные недостатки резервуарных установок с естественным испарением, неравномерность состава паровой фазы (вначале испаряются легкие, а затем тяжелые углеводороды) и снижение упругости паров сжиженного газа, оставшегося в резервуаре.

Испарители сглаживают пиковые неравномерности газопотребления, повышают экономичность систем газоснабжения и обеспечивают бесперебойность топливоподачи. Резервуарные установки и искусственным испарением обладают следующими преимуществами:

  • Испарительная способность установки не зависит от количества СУГ в резервуарах и сохраняется на заданном уровне.
  • Теплота сгорания паровой фазы постоянно.
  • Экономичность и стабильность газоснабжения, обусловленные отсутствием необходимости извлекать тяжёлые остатки.
  • Значительная испарительная способность даже при небольшом объёме резервуаров.
  • Возможность использования в них бутановых фракции или сжиженных газов с повышенным содержания бутонов (до 60%)

Установка автономного газоснабжения позволяет решить такие вопросы как горячее водоснабжение, отопление, при наличии газового генератора — электроснабжение. Причем не только в частном доме, но и в помещениях различного назначения — гостиницы, турбазы, автозаправки. Надежность, экономическая выгода и независимость от сетевых коммуникаций делает автономное газоснабжение не роскошью, а способом обеспечить себе комфортную жизнь.
